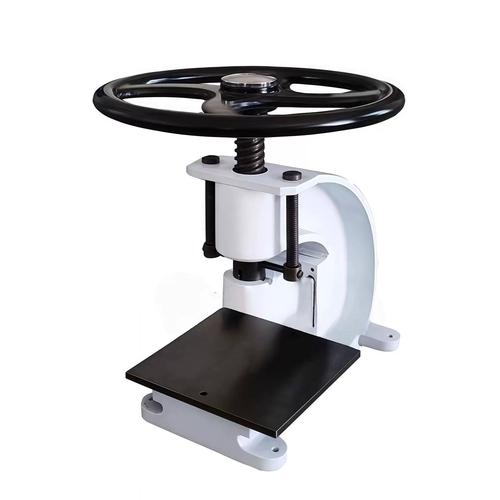

一：TD-6003 手动冲片机

特点及用途：该机用于将橡胶、塑胶、皮革及其他特殊材料冲切成各种标准规定的试片，供试验时用。亦可充当小型冲床使用。

技术参数：

1、冲切行程：25mm

2、工作台规格：175×140(mm)

3、外型尺寸：320mmX450mmX500mm

4、净重：80kg

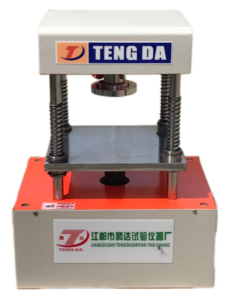

二：TD-6003B 电动冲片机

概述：

本机供科研单位进行拉力试验前冲切标准试片用。对于类似材料，本机亦可冲切。本机电动控制，只需操纵控制手柄上的上下方向即可完成冲裁动作，操作方便、快捷、省力。

主要技术规格：
1、行程范围: 20mm～100mm
2、冲裁力：约30kN
3、工作台尺寸: 180mm×250mm
4、外形尺寸: 350mm×220mm×450mm
5、电源电压压:220V 50Hz
6、重量:45kg

使用方法：
（1）在机座平台上放一厚纸板或一本废弃的厚书；
（2）将试样坯放置于纸板平面上；
（3）将切刀放在工作台上的试样上，使切刀刃平面与机座平台平行，并目测对准机器的压盘；
（4）按“Up”控制开关，工作台向上运动，压盘与裁刀接触直到冲切完成标准试样。按“Down”控制开关，工作台向下运动回位，然后可以取出裁切好的试样。

注意事项及保养：

1、冲切裁刀刃平面应与工作台平面平行，冲切时裁刀刃面不应与工作台平面接触，以免损伤裁刀刀刃。
2、冲切裁刀经使用后，应涂上防锈油，以防锈蚀。
3、试样下面的垫板不易选择过硬的塑料板。
4、使用后应用防尘套遮盖，以防油污灰尘浸入。

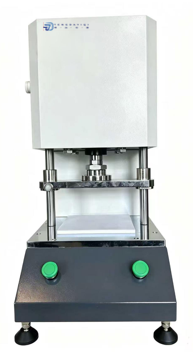

三：TD-6004 气动冲片机

一、用途：

本机供橡胶厂及科研单位进行拉力试验前冲切标准橡胶试片及类似材料。气动控制，操作方便、快捷、省力。

二、主要技术参数：

 1.行程范围:20mm～100mm

2.工作台尺寸: 270mm×240mm

3.外形尺寸:380mm×260mm×590mm

4.工作气压：0.6MPa

5.重量: 80Kg

三、结构简述：

 冲片机主要由：底座、压头、二联件、机身、按钮，三位五通阀、气缸、锁紧螺母、调节螺母。同时按下机身前面的两只按钮，气缸内气压推动活塞杆作往复运动，使压头向下冲裁试片。

四、使用方法：

1．接上气管，并将压力调节为0.6MPa；

2．在工作台上放好塑料板（随机赠送），试样置于塑料板平面上；

3．将所需裁刀置于试样上，并使裁刀的中心对准压头的中心；

4．按下按钮，此时压头落下即可冲切成标准试样。

本单位生产有按照GB/T528-92《硫化橡胶和热塑性橡胶拉伸性能的测定》有关规定的1、2、3、4型标准裁刀。

五、注意事项及保养：

1、冲切裁刀刃平面应与工作台平面平行，冲切时裁刀刃面不应与工作台平面接触，以免损伤裁刀刀刃。

2、冲切裁刀经使用后，应涂上防锈油，以防锈蚀。

3、使用后应用防尘套遮盖，以防油污灰尘浸入。

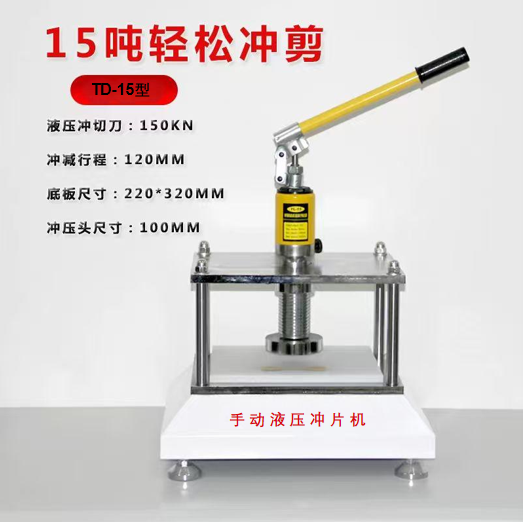

四：TD-15型 液压冲片机
