产品概述：

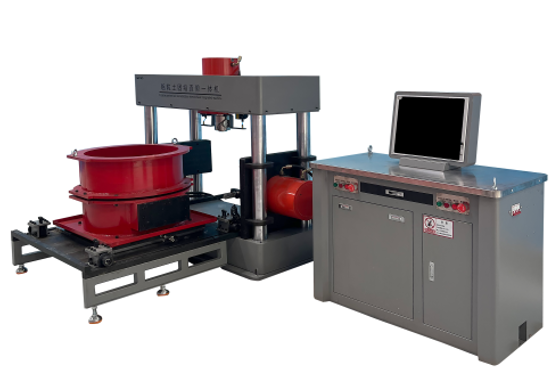

粗粒土直剪固结一体机用于测定粗粒土抗剪强度，采用粗粒土试样，在垂直压力下，施加剪切力进行剪切，求破坏时的剪应力和剪切位移。

技术参数：

试样尺寸：Ф504.6×400mm（面积2000cm²）

最大轴向载荷：700KN

最大水平向载荷：700KN

力分辨率：0.01KN

力传感器测量精度：±0.3%F.S

最大轴向行程：150mm（油缸）

最大水平向行程：110mm（油缸）

轴向位移计量程：0～200mm

水平向位移计量程：0～200mm

位移分辨率：0.01mm

位移传感器测量精度：±0.5%F.S

水平剪切速度范围：1～10mm/min液压无级调速

使用油源：用N46号抗磨液压油

尺寸：主机：1.4*1.55*1.4（长宽高，米）

控制柜：1.1*0.55*1.2（长宽高，米）

电压：3+N（三火一零）

固结部分：

电 源 电 压： 3+N（三火一零）

总 功 率： 2.5 kW

轴 向 压力： 700kN（1000kN两个型号可选）

精度：0.5%

轴 向 行 程：150mm

油 缸 直 径：φ250mm

最大工作压强 ：14.2MPa（@700kN）

稳 压 精 度： ±0.5％F.S8、

试 件 尺 寸： φ504.6×300mm(标配)     φ300mm(选配)  φ600mm(选配)

试件容器面积： 2000cm²(标配φ504.6mm)

最 大 应 力： 3.5MPa

位 移 量 程： 0～200mm（2支位移传感器）

分 辨 率： 0.01mm，精度：0.01mm
